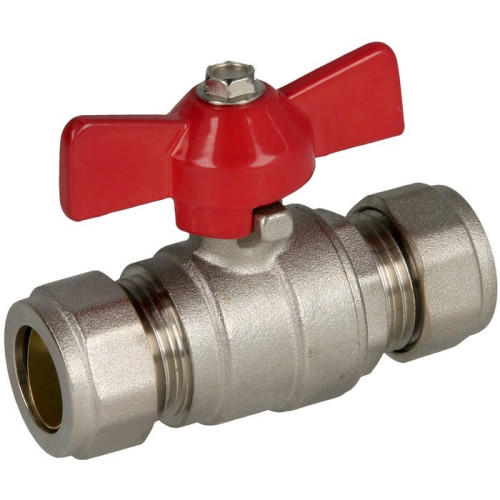

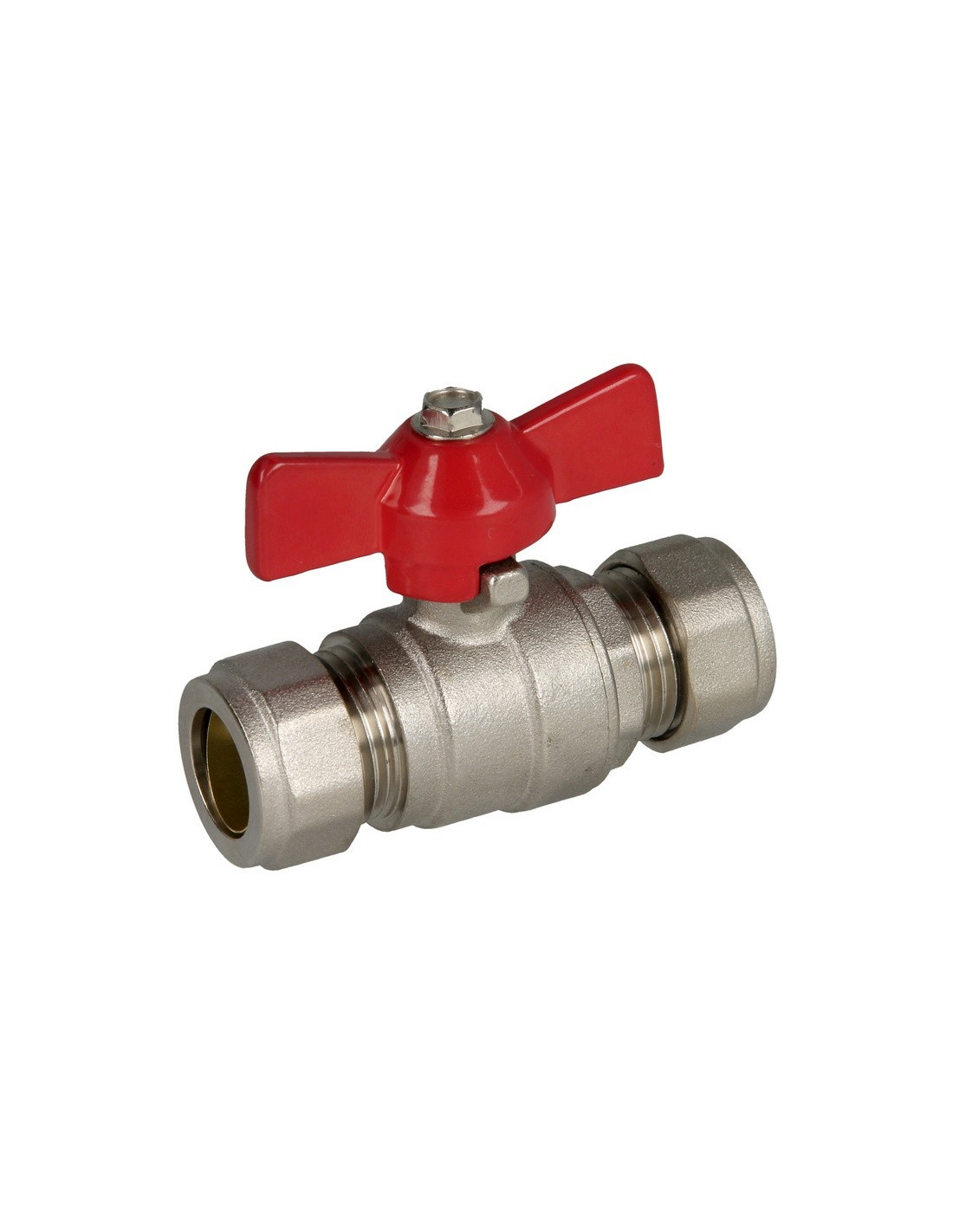

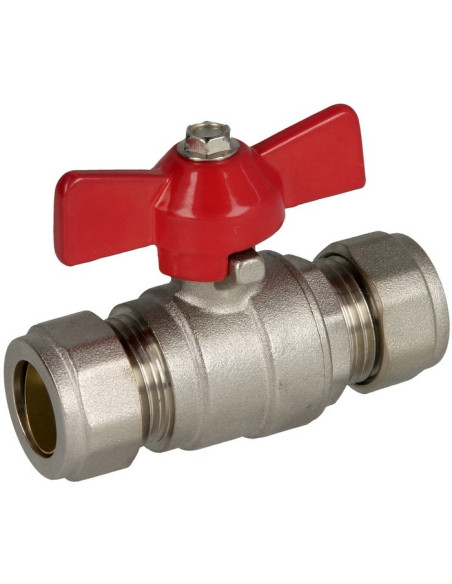

Vanne papillon bicône Ø 15 mm en laiton - Sélection Plomberie Online

  • Vanne 1/4 tour à boisseau sphérique.
  • Poignée papillon.
  • Utilisation : Eau sanitaire, chauffage et air comprimé.
  • Raccords olive à compression pour tube Ø 15 mm à chaque extrémité.
  • Filetage des vannes spécifique et non compatible avec les raccords standards.
VARO_031
En stock
10,75 €
TTC
Livraison sous 24 - 48 h après expédition

Description

Utilisation

Important : Le tube doit être propre et non déformé (section ronde, non ovalisée).


Montage

  1. Le tube doit être coupé avec des outils adaptés pour obtenir une coupe sans bavures et parfaitement perpendiculaire à son axe.
  2. Ebavurer le tube et le nettoyer pour éliminer les copeaux résiduels.
  3. Huiler l'ogive à l'aide d'un produit adapté à l'usage spécifique du système (ex : eau potable etc.) pour permettre une déformation homogène.
  4. Procéder au montage de tous les composants du raccord sur le tube, dans l'ordre : écrou puis ogive serre-tube.
  5. Visser l'écrou sur le corps du raccord jusqu'à la butée à la main puis à l'aide d'une clé en respectant les tours de serrage indiqués dans le tableau :
Ø ext. tube (mm) 10 12 14 15 16 18 22 28
Couple de serrage (Nm) 15 25 75 70 75 25 110 125

Détails du produit

Matière
Corps : laiton nickelé CW617N - Levier : acier
Pour tube de diamètre
15 mm
Fixation / Assemblage
A compression (sans soudure ni sertissage)
Norme et Certificat
CE
Température - Plage d'utilisation
120°C maxi.
Pression - Plage d'utilisation
PN25
